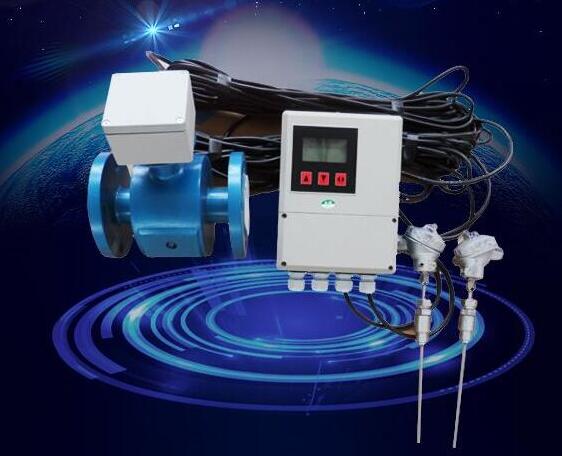

SKLD分體式電磁熱量計
|
分體式電磁熱量計簡介：
SKLD電磁熱量計是一種測量熱變換系統中載熱流體所釋放的熱量的計量儀表。使用了精度佳、可靠性好電磁流量計作為流量測量，采用精度好、穩定性佳的鉑金熱電阻做溫度測量，使該熱能表具有優異的測量性能。可廣泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。
分體式電磁熱量計特點:
·采用16位單片機做數據運算、鉑金熱電阻做溫度測量，電磁式流量計做流量測量，測量精度高、運用穩定可靠，性能優良。
·測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。
·測量管內無阻力部件、無壓損、不受惡劣水質影響。
·測量流量范圍寬，流速可在1m/s ～ 10m/s范圍內任意設定。
·大屏幕液晶背光源全中文顯示方式，在強光和無光情況下均可清晰讀數。
·具有累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等數據同時顯示功能、可查詢顯示流速、停電記錄等參數。
·采用隨機溫變化的熱焓熱修正法，保證在不同水溫下的準確計量。
·具有統一的直流信號和頻率信號輸出功能，而且此功能可在熱量和流量參數間切換。
·具有批處理（定量輸出）、當量脈沖輸出、鍵控直接清零功能。
·具有RS-485（RS-232、M-BUS及HART可選）數字通訊輸出，方便實現遠程通訊。
·具有密碼保護功能，無密碼者無法修改工作參數。
分體式電磁熱量計基本技術參數:
1、電磁熱量計轉換器技術參數:
·電源:220V AC(110VAC ～ 245VAC)、24VDC
·功耗:≤20W （配套功耗）
·精度等級:1.0級
·防護等級:IP65
·環境溫度:A類
·溫度分辨率:0.01℃
·可選溫度測量范圍:-30℃ ～ 180℃
·溫差測量范圍:1℃ ～ 90℃
·熱量單位:kJ、MJ、GJ、kwh、Mwh可選
·模擬輸出:4 ～ 20mA DC / 600 負載電阻（可在熱量和流量參數間切換）
·脈沖輸出:最度頻率5000Hz、脈寬0.1ms ～ 999.9ms（可在熱量和流量參數間切換）
·通訊:RS-485（RS-232、M-BUS、HART等可選）
2、電磁流量傳感器技術參數:
·公稱壓力:0.6MPa ～4MPa
·襯里材料:耐高溫橡膠、PTFE、PFA、F46
·電極材料:含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭
·結構形式:分體型、一體型
·介質溫度:-30℃ ～ 180℃
·連接方式:法蘭式
3、溫度傳感器技術參數:
·傳感器類型:PT1000
·安裝方式:保護套管
·溫度測量范圍:-50℃ ～ 200℃
·電磁熱量計導線長度:0.6m ～ 15
分體式電磁熱量計流量參數
1.儀表工作模式
電磁流量計熱表有三種工作模式：熱表工作模式、冷表工作模式、冷表
熱表模式。
熱表模式：只對熱量進行計算，是儀表的默認方式�！癏”表示熱量
冷表模式：只對冷量進行計算�！癛”表示冷量
冷表熱表模式：冷表熱表都進行計算，分別顯示。
2. 測量管道口徑
電磁流量計熱表配套傳感器通徑范圍：10～2000 毫米。
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、
400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000。
3. 熱量流量、冷量流量單位
儀表熱量顯示單位有：MJ/h、GJ/h、KWh/h、MWh/h 四種可供選擇。
分體式電磁熱量計產品選型
| 型號 |
口徑 |
|
SKLD |
10~2600 |
|
|
代號 |
安裝形式 |
|
Y |
一體式 |
F |
分體式 |
|
代號 |
轉換器型號 |
ZA |
圓形（一體式） |
ZB |
方形（僅適用于分體式） |
|
代號 |
供電形式 |
AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
DC |
（直流）24V DC (20~36V DC) |
|
代號 |
輸出信號(可多選) |
|
I.4 |
4~20mA |
|
f |
頻率 1KHz |
|
Rs |
串行通訊（485） |
|
H |
HART協議 |
|
C |
控制輸出 |
|
|
代號 |
防爆要求 |
N |
無防爆 |
EX |
防爆 |
|
代號 |
介質溫度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
T3 |
≤180℃(僅適用于分體式） |
|
代號 |
內襯材質 |
NE |
氯丁橡膠（≤65℃） |
PVC |
聚氯乙烯（≤70℃） |
PU |
聚氨酯 耐磨(≤80℃) |
PTFE |
聚四氟乙烯（≤180℃） |
|
代號 |
電極材質 |
316L |
不銹鋼 |
HC |
哈氏合金C |
Ti |
鈦 |
Ta |
鉭 |
|
代號 |
|
RL |
熱量 |
LL |
冷量 |
|
|
|
