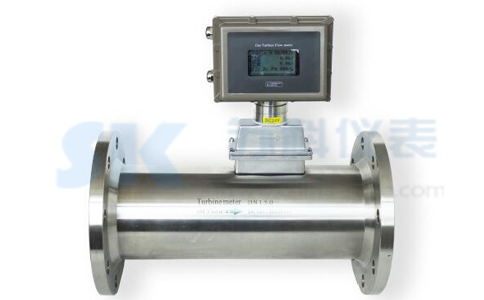

SK-LWGQ系列溫壓補償型氣體渦輪流量計
|
一、概述：
SK-LWGQ系列溫壓補償型氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，是石油、化工、電力、冶金工業與民用鍋爐等燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量的儀表。
二、溫壓補償型氣體渦輪流量計工作原理：
當氣流進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下，渦輪克服阻力矩和摩擦力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，并通過旋轉的發訊盤上的磁體周期性地改變磁場，從而使脈沖發生器輸出頻率與流速成正比的脈沖信號。轉換器中的微處理器對脈沖信號進行計數和計算處理得到工況流量，同時檢測介質的溫度和壓力，按體積修正模型將工況體積流量轉換為標準體積流量并進行累積得到標準體積總量。
三、溫壓補償型氣體渦輪流量計技術參數：
1、儀表口徑：25、40、50、65、80、100、125、150、200、250、300采用法蘭連接
25、40、50可采用螺紋連接
2、精度等級：±1.5%R（±1%R需特制）
3、量程比：1:10；1:20；1:30
4、介質特性：無雜質 中低流速氣體
5、執行標準：GB/T18940-2003
6、介質溫度：-30~80℃
7、環境溫度：-20~60℃
8、相對濕度：5~90%
9、大氣壓力：86KPa~106KPa
10、流量計本體材質：本體304或者鑄鋁 ；葉輪：防腐ABS或者鋁合金
11、供電電源：A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
當電壓低于2.0時出現欠壓指示
12、信號輸出：脈沖信號、4-20mA電流信號、控制信號、通訊輸出：RS485通訊
13、防護等級：IP65
14、隔爆等級：ExdIICT6Gb
15、電氣接口：M20*1.5內螺紋
四、溫壓補償型氣體渦輪流量計本體耐壓等級：
| 連接方式 |
口徑范圍 |
常規耐壓等級 |
訂制耐壓等級 |
法蘭連接 |
不銹鋼材質 |
DN25~DN100 |
1.6MPa |
6.3MPa及以下 |
DN150 DN200 |
4.0MPa及以下 |
DN250 DN300 |
2.5MPa及以下 |
碳鋼材質 |
DN350 DN400 |
? --- |
螺紋連接 |
DN25 DN40 DN50 |
4.0MPa及以下 |
五、溫壓補償型氣體渦輪流量計的流量范圍：
| 儀表口徑 |
常規流量范圍（m3/h） |
最大壓損（KPa） |
25 |
|
4~40 |
1.5 |
40 |
|
6~65 |
1.5 |
50 |
|
7~70 |
1.2 |
拓展流量 |
10~100 |
1.4 |
80 |
|
13~250 |
1.0 |
拓展流量 |
20~400 |
2.0 |
100 |
|
20~400 |
1.0 |
拓展流量 |
32~650 |
1.5 |
150 |
|
50~1000 |
1.0 |
拓展流量 |
80~1600 |
2.0 |
200 |
|
80~1600 |
0.8 |
拓展流量 |
130~2500 |
1.5 |
250 |
|
130~2500 |
0.8 |
拓展流量 |
200~4000 |
2.0 |
300 |
|
200~4000 |
1.0 |
350 |
|
400~8000 |
1.5 |
400 |
|
650~13000 |
2.0 |
精度等級 |
1.5級（1.0級需要訂制） |
注：1、最大壓損是流量計工作在最大流量點時的壓損，介質為空氣 常溫
2、DN20 DN32 DN65 DN125為非標產品，需特殊訂制 |
六、溫壓補償型氣體渦輪流量計的選型：
| 規格型號 |
口徑 |
連接方式 |
精度% |
輸出信號 |
是否補償 |
公稱壓力 |
是否隔爆 |
流量范圍 |
說明 |
SK-LWGQ- |
|
|
|
|
|
|
|
|
氣體渦輪流量計 |
|
25 |
DN25（DN25~DN400） |
|
L |
螺紋連接 |
F |
法蘭連接 |
|
1.5 |
常規不標注 |
1.0 |
特殊標注1.0 |
|
P |
頻率輸出 |
I |
4~20mA輸出 |
RS |
RS485通訊 |
|
C |
帶溫壓補償 |
N |
不帶補償 |
|
C1 |
1.6MPa |
C2 |
2.5MPa |
C3 |
4.0MPa |
|
特殊標注 |
/NE |
不隔爆 |
/EX |
隔爆 |
|
/ |
流量范圍 |

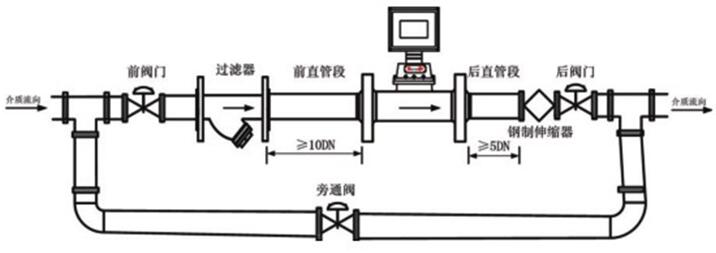

七、溫壓補償型氣體渦輪流量計的安裝要求：
1、嚴禁流量計在線焊接管道法蘭，應先拆除流量計后，方可焊接。
2、安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。
3、為了便于維修，不影響流體正常輸送，建議依照上圖所示設置旁通管道。
4、為了防止雜質進入流量計，必須安裝過濾器。
5、流量計應水平安裝。建議在流量計后直管段后側安裝鋼制伸縮器(補償器)，伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸。
6、如須垂直安裝時，應在訂貨時注明，產品需做相應配置。安裝使用時，氣流方向應從上至下。
7、流量計安裝在室外使用時，建議加配防護罩，以免雨水浸入或烈日暴曬，而影響流量計使用壽命。
8、流量計周圍不能有強的外磁場干擾及強烈的機械振動。
9、流量計需可靠接地，但不得與強電系統地線共用。 |
|
|
