變壓器溫度指示控制器結構與原理

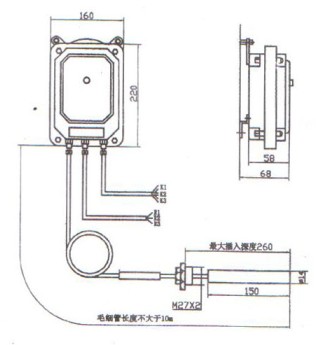

BWY-803A(TH)變壓器溫度指示控制器主要由彈性元件、毛細管和溫包組成，在這三部分組成的密閉系統內充滿了感溫液體，當被測溫度變化時，由于液體的“熱脹冷縮”效應，溫包內的感溫液體的體積也隨之線性變化，這一體積變化量通過毛細管長傳遞至表內的彈性元件，使之發生相應位移，該位移量經機構放大后便可指示被測溫度，并且觸發微動開關，輸出電信號以驅動冷卻系統，達到控制變壓器溫升的目的.
應大型電力變壓器的要求，為保證8000kVA以上的電力變壓器安全運行，BWY(WTYK)-803/2A(TH)變壓器溫度指示控制器在原有的基礎上采用復合溫度傳感技術，能同時輸出pt100鉑電阻信號，此信號可將溫度遠傳至數百米外的控制室內，通過XMT數顯儀表，同步顯示變壓器油溫，也可通過數顯儀表，將pt100鉑電阻信號轉化成與計算機聯網的標準信號（0V~5V、1V~5V、0mA~10 mA、4mA~20 mA等）輸出。
BWY(WTYK) -803/2AG(TH)結構與功能同BWY(WTYK) -803/2A(TH)，采用外置接線盒，具有接線方便的優點。
應大型電力變壓器的要求，為保證8000kVA以上的電力變壓器安全運行，BWY(WTYK)-803/2A(TH)變壓器溫度指示控制器在原有的基礎上采用復合溫度傳感技術，能同時輸出pt100鉑電阻信號，此信號可將溫度遠傳至數百米外的控制室內，通過XMT數顯儀表，同步顯示變壓器油溫，也可通過數顯儀表，將pt100鉑電阻信號轉化成與計算機聯網的標準信號（0V~5V、1V~5V、0mA~10 mA、4mA~20 mA等）輸出。
BWY(WTYK) -803/2AG(TH)結構與功能同BWY(WTYK) -803/2A(TH)，采用外置接線盒，具有接線方便的優點。
|
