1概述
　　在硫酸生產中，由于w(H2SO4)≥98．3%濃硫酸的強烈腐蝕性和揮發性，液硫的蒸發及其黏度大、冷凝快等特點，常用的非接觸式液位測量?jī)x表在硫酸裝置中的應用很難達到理想效果。在液位測量?jī)x表中，磁翻板液位計具有測量范圍大，不受儲罐高度的限制，指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全，且價格不貴便于維護等特點，是應用廣泛的液位測量?jī)x表之一。
2磁翻板液位計的結構和工作原理
2．1磁翻板液位計的結構和工作原理

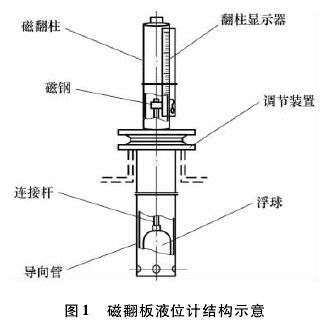

　　磁翻板液位計是根據磁性原理、阿基米德浮力定律等巧妙地結合機械傳動的特性而開發的一種專門用于液位測量的裝置。典型的磁翻板液位計結構如圖1所示。

　　該液位計設有一容納浮球的腔體稱其為主體管或?qū)�向管，磁翻板液位�?jì)通過法蘭或其他接口與容器組成一個連通器，這樣導向管內的液面與容器內的液面處于相同高度。故導向管內的浮球會隨著容器內液面的升降而升降。為了能很方便地看到液位，在導向管的外面裝了一個翻柱顯示器。因?yàn)樵谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過導向管傳遞給翻柱顯示器，推動磁翻柱轉180°;由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以轉180°后朝向翻柱顯示器外的會改變顏色，兩色交界處即是液面的高度［1］。如需遠傳信號，增加與磁翻柱同樣長度的干簧管和變送器配套使用即可。
2．2垂直安裝位置的選擇

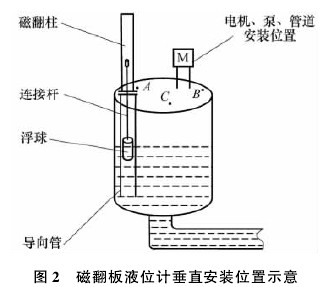

　　磁翻板液位計安裝位置的選擇應根據該點的液位是否能真實反應酸槽實際液位。酸槽上磁翻板液位計垂直安裝位置的選擇如圖2所示。

　　圖2中，B點靠近電機和泵，磁翻板液位計安裝在此處既影響電機及泵的檢修，又因泵附近液位的環流波動較大，對浮子導向管沖刷嚴重，故B點不合理;C點處因有管道通過，不便維護且影響管道和泵、電機等的起吊更換，故也不能選擇C點;A點遠離泵和電機，且有足夠的空間安裝翻板，便于維護，所以A點較為合適。
2．3側裝式磁翻板液位計導向管的設計
　　側裝式磁翻板液位計要能穩定長周期運行，其導向管的設計是至關重要的。其關鍵因素有:①管徑不宜太小，與浮子間間隙在1cm左右;②盡量不要有內襯;③材質成分最好選用不低于316L的不銹鋼管;④罐體引流管直徑盡量小于浮子直徑;⑤導向管上下端部均采用法蘭式密封，以便維護。

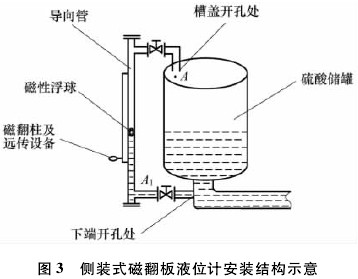

側裝式磁翻板液位計的安裝結構如圖3所示。

3磁翻板液位計在硫酸生產中的應用
3．1在硫酸液位測量中的應用
　　磁翻板液位計應用在硫酸液位測量時，垂直安裝的B、C點作為安裝位置，均出現較為嚴重的測量故障和維護不便，改為A點已正常穩定使用近1年。
　　但后來發現A點翻板有卡死現象，經停車拆開發現浮子導向管內襯四氟破裂導致酸泥進入夾層膨脹卡死浮子，且316L不銹鋼保護管也腐蝕嚴重，有的地方厚度僅有1mm。經討論分析，因酸槽內襯有瓷磚，故改為側面安裝。如圖3所示，A點為槽蓋開孔處，A1點為導向管下端連接處。
　　經過一年多來的運行實踐表明，這種安裝方式能準確測量槽內液位，浮子再未出現卡死的情況，沒有罐內硫酸的環流沖刷，主體管也沒有了沖刷腐蝕。經裝置大修期間拆開檢查，主體管內壁無明顯腐蝕，也沒有酸泥附在內壁，浮子也沒有任何破損和變形，不僅使用壽命延長，而且安全可靠，基本免維護。
　　側面安裝方式的關鍵點在于:①酸槽內壁襯有瓷磚，故引流管上開孔應選擇槽蓋合適位置，下孔最好在進口管上，且均需加閥門，便于維護;②考慮管內硫酸在極端天氣時對磁翻柱及測量裝置的影響，因循環槽溫度在75℃左右，為避免夏天溫度過高影響傳感器測量，冬天防凍，管徑D應在80mm以上可保證正常測量。
3．2在液體硫磺液位測量中的應用
　　因硫磺的熔點為119℃，當磁翻板液位計用于液體硫磺液位測量垂直安裝時，硫蒸氣進入浮球?qū)�向管冷凝，�?dǎo)致浮球卡死，且不便清理，液位計只能報廢。側裝式磁翻板液位計在液體硫磺的液位測量中更是少有成功的案例，因?yàn)橐�用夾套管通蒸汽保證管內硫磺不凝固，又不影響管外干簧管及變送器的壽命很難。

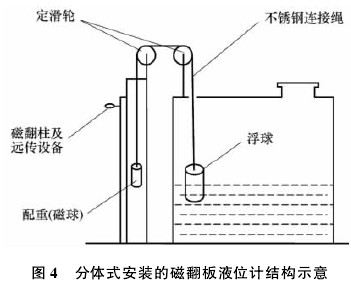

　　某公司原精硫槽采用直裝式磁翻板液位計測量液位，使用壽命不超過半年就會出現浮球卡死現象。液硫儲存大罐所用側裝式磁翻板液位計自安裝以來近10年，一直沒有成功投用。故在實際應用的基礎上總結經驗，對成套磁翻板液位計進行適當?shù)母倪M(jìn)后，進行分體式安裝(直裝和側裝均可)，見圖4。

　　分體式磁翻板液位計的安裝步驟如下:①通過計算浮力和配重，在槽體頂部合適位置安裝定滑輪，在槽外合適位子安裝磁翻板傳感裝置;②用直徑為3mm的不銹鋼繩連接浮子和配重，鋼繩長度根據液位來計算。這里特別要注意，磁翻板要反向安裝。
　　分體式改裝投用2年多來，液硫液位測量穩定準確。傳導變送裝置與液體硫磺隔離，避免了浮子卡死情況的出現;因浮子與液面直接接觸并與變送裝置連動，不會造成假液位;沒有硫蒸氣進入導向管，也就不必對整個液位計進行伴熱，徹底解決了精硫槽的液位測量難題。
　　為了延長定滑輪的使用壽命，建議定滑輪采用聚四氟乙烯板制作，采用PP材質制作，使用至今也未出現任何問題。因液體硫磺具有一定腐蝕性，為避免鋼絲繩腐蝕斷裂導致浮子脫落，在使用不銹鋼絲繩的基礎上增加了一根四氟繩配合使用。
4結束語
　　目前磁翻板液位計的應用成熟，主體管、四氟浮子、干簧管、兩線制4～20mA變送器［3］技術完善，精度可達0．75級，而且價格大幅下降，性價比較高。該儀表經過適當改進可靈活用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位測量�？梢宰龅礁呙芊�、防泄漏，廣泛適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。因此只要對磁翻板液位計的性能、特點有了全面深入的了解，有了應付各種工況的策略，磁翻板液位計一定會成為化工測量中的得力助手。
