直管質量流量計概述

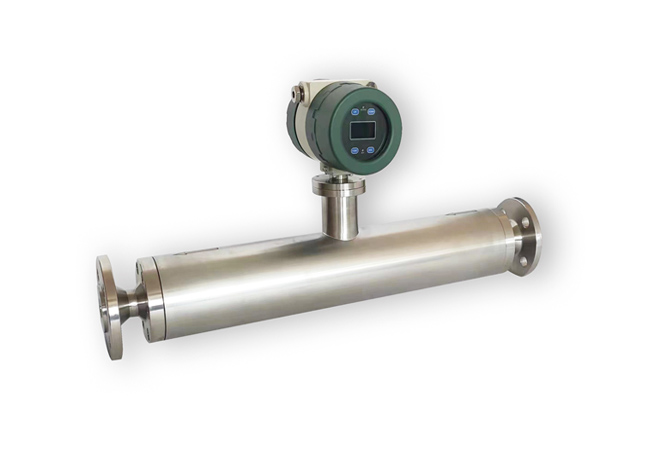

SKCMF-Z直管質量流量計是我公司根據科里奧利力原理開發的一種新型的流量測量?jī)x表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計主要由流量測量傳感器和信號轉換器兩部分組成。
直管質量流量計工作原理

　　當一個位于以P為固定點（旋轉中心）作旋轉運動的管子內的質點做朝向旋轉中心或離向旋轉中心的運動時，將產生一慣性力，原理如圖1.1： 圖中質量為δm的質點以勻速υ在管道內向右運動，而管道圍繞固定點P以角速度ω旋轉。此時這個質點將獲得兩個加速度分量：
1、法向加速度αr（向心加速度），其量值等于ω2r,其方向朝向P點。
2、切向加速度αt(科里奧利加速度)，其量值等于2ωυ，方向與αr 垂直。
由切向加速度產生的作用力稱為科里奧利力，其大小等于Fc=2ωυδm。
在圖1.1中流體
δm=ρA×ΔX,因此科氏力可以表示為：
ΔFc=2ωυ×δm=2ω×υ×ρ×A×ΔX=2ω×δqm×ΔX
式中 A 為管道內截面積
? δqm=δdm/dt=υρA
對于特定的旋轉管道，其頻率特性是一定的，ΔFc僅取決于δqm 。因此直接或間接測量科氏力就可以測量質量流量�？剖显�理質量流量計就是根據上述原理工作的
直管質量流量計主要特點

1、能夠直接測量流體的質量流量（這對能源的計量和化學反應等生產過程檢測控制具有重要意義）。
2、測量準確度高（測量準確度可保證在0.1%～0.5%）。
3、可測比較大，一般保證基本準確度的可測比為10:1或20:1。
4、應用范圍廣，除正常的流體測量外還可測量一般流體測量?jī)x表較難測量的工業介質，如高粘度流體、各種漿液、懸浮液等。
5、可在線測量被測介質的密度、溫度等參數，并以此派生測量溶液中溶質的濃度。
6、安裝要求不高，對上下游直管段無特殊要求。
7、運行可靠、維修率低。

直管質量流量計應用

　　CMF-Z質量流量計的特點確定了流量計可以在下述領域中得到廣泛的應用：

• 流體能源、流體原料、產品的計量，例如石油、化工原料及產品的裝車（裝船）、卸車（卸船）的計量及包裝計量；
• 石油、化工、食品、醫藥行業生產過程對物料的精準計量、控制；
• 高粘度物料的在線計量，例如瀝青、重油、油脂的計量；
• 有懸浮物及固體顆粒物物料的計量，例如水泥漿、石灰漿的計量；
• 易凝固物料的保溫計量，例如瀝青等易凝固物料的計量實現保溫狀態工作；
• 中高壓氣體的精確計量，例如CNG石油天然氣的計量；
• 微小流量測量，例如精細化工及醫藥行業微小流量的測量；
• 在線測量介質的密度，并以此派生出測量溶液的溶質所含的濃度，例如石灰漿液石灰濃?度測量；
• 超低溫介質流量的測量，例如液氮、液氧等液化氣的測量；
• 高溫介質的流量測量，例如高溫油（溫度可達200～300℃）的測量；
• 高壓介質的流量測量，例如石油鉆井固井用水泥漿流量的測量（高壓幾十MPa)等等。

直管質量流量計產品選型
