您現在的位置 > 首頁 > 變送器儀表 > 衛生型平面雷達物位計 |
 |
SKD57衛生型平面雷達物位計
SKD57衛生型平面雷達物位計測量最大距離可達20米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于如：反應釜或固體料倉非常復雜的測量條件。
原理
衛生型平面雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
SKD57衛生型平面雷達物位計
應 用：衛生型液體存儲容器、強腐蝕性容器
測量范圍：20米
過程鏈接：法蘭
介質溫度：-40~150℃
過程壓力：-0.1~2Mpa
精 度：±5mm
頻率范圍：26GHz
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)RS485/Modbus

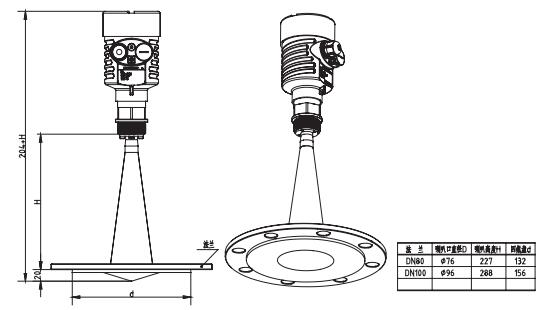

SKD57衛生型平面雷達物位計外型尺寸圖
SKD57衛生型平面雷達物位計安裝
SKD57衛生型平面雷達物位計選型
單元 |
參數 |
防爆 |
P標準型(非防爆) |
過程連接/材料 |
B法蘭DN80/不銹鋼304 |
天線形式/材料 |
C喇叭天線Φ76mm/不銹鋼304+PTFE |
密封/過程溫度 |
V普通密封/(-40~150)℃ |
電子單元 |
3 (4~20)mA/24V DC/HART兩線制 |
外殼/防護等級 |
L 鋁/IP67 |
電纜進線 |
M M20*1.5 |
特殊定制 |
Y 特殊定制 |
